다이아몬드 슬러리 모노 vs 폴리, 공정별 최적 선택법

반도체 웨이퍼나 고정밀 렌즈를 연마할 때, 어떤 다이아몬드 슬러리를 쓰느냐에 따라 공정 시간은 수십 분이 단축되기도 하고, 애써 가공한 표면에 치명적인 스크래치가 남기도 합니다. 단순히 '비싼 게 좋다'는 생각으로 폴리크리스탈(다결정)을 고집하거나, '아끼는 게 남는 것'이라며 모노크리스탈(단결정)만 고집해서는 안 되는 이유입니다.

결론부터 말씀드리면, SiC(탄화규소)나 사파이어처럼 단단한 소재에서 극한의 평탄도(Å 단위)가 필요하다면 폴리크리스탈이 압도적이며, 구리나 알루미늄 같은 연질 금속이나 일반적인 경면 연마에서 가성비를 챙기려면 모노크리스탈이 현명한 선택입니다. 두 소재의 결정 구조 차이가 연마 효율에서 최대 2배 이상의 격차를 만들기 때문입니다.

결정 구조가 결정하는 연마의 질

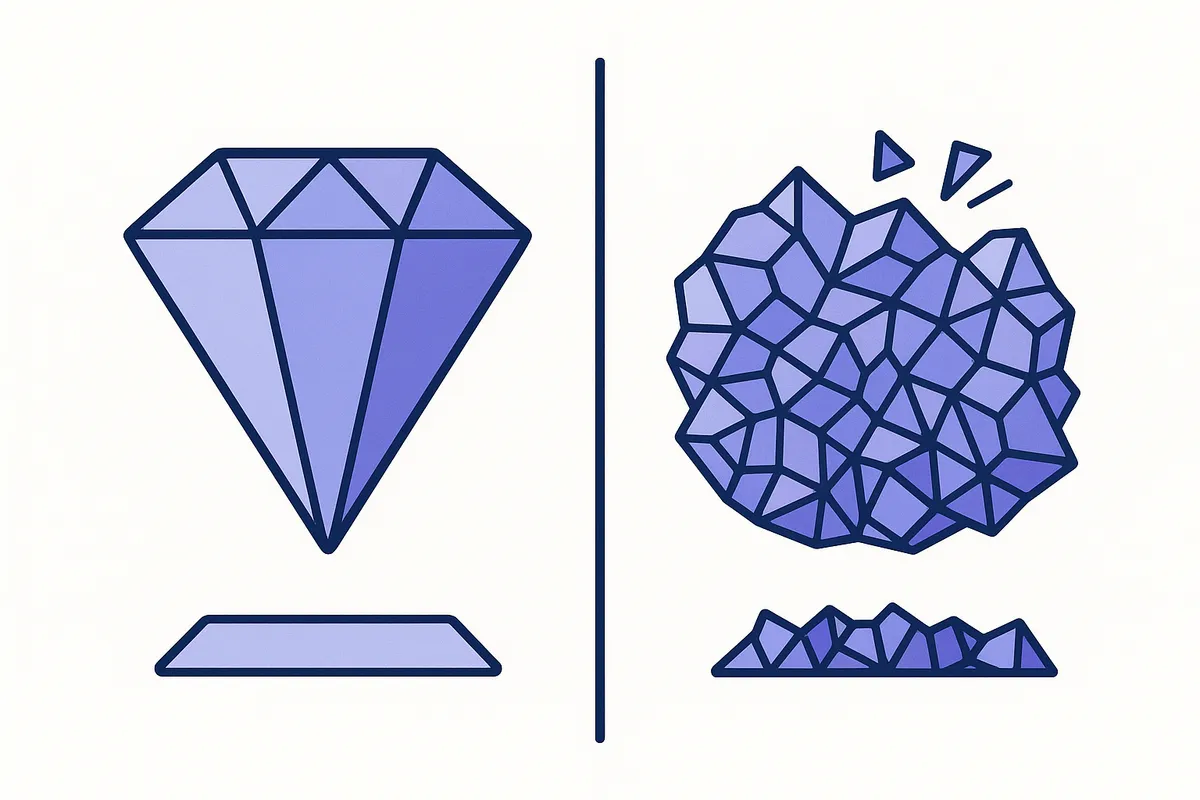

다이아몬드 슬러리의 성능 차이는 원석의 '결정 구조'에서 시작됩니다. 모노크리스탈은 이름 그대로 하나의 연속된 결정 구조를 가진 반면, 폴리크리스탈은 수많은 미세 결정들이 고온·고압에서 융합된 복합 구조입니다. 이 차이는 실제 연마 현장에서 전혀 다른 결과로 나타납니다.

비교 항목	모노크리스탈 (Monocrystalline)	폴리크리스탈 (Polycrystalline)
결정 구조	단일 결정, 결정립계 없음	다수의 미세 결정립 융합
주요 특징	높은 순도, 저렴한 가격, 긴 내구성	자가 예리화(Self-sharpening), 높은 절삭력
표면 거칠기(Ra)	0.09μm (저탄소강 3μm 기준)	0.03μm (저탄소강 3μm 기준)
절삭 효율	표준 수준	모노 대비 최대 20% 이상 향상
주 용도	연질 금속, 일반 광학 렌즈, 경제적 공정	SiC 웨이퍼, 초정밀 광학계, 차세대 반도체

폴리크리스탈 다이아몬드는 연마 중 입자가 미세하게 부서지면서 끊임없이 날카로운 모서리를 새로 만들어내는 '자가 예리화' 특성을 가집니다. 덕분에 단결정 제품보다 더 많은 절삭 포인트를 제공하며, 표면 아래 변형(sub-surface deformation)을 적게 유발해 최종 품질을 높이는 데 유리합니다. baram.live

초정밀 공정에서 폴리를 선택해야 하는 이유

차세대 전력 반도체 소재인 SiC(탄화규소)나 사파이어 기판 가공에서는 폴리크리스탈 슬러리가 독보적인 가치를 발휘합니다. 이런 고경도 소재는 일반적인 연마 방식으로는 효율이 나지 않는데, 이때 25nm 수준의 폴리 슬러리에 NaOCl을 첨가하는 '하이브리드 방식'을 사용하면 재료 제거율(RR)을 비약적으로 높일 수 있습니다. riss.kr

데이터 보기

저탄소강 연마 후 표면 거칠기 (Ra) 비교 — 3μm 다이아몬드, 저탄소강 연마 기준

슬러리 종류	표면 거칠기 (Ra)
모노크리스탈	0.09 μm
폴리크리스탈	0.03 μm

실제 데이터에 따르면 3μm 다이아몬드로 저탄소강을 연마했을 때, 모노크리스탈은 0.09μm의 표면 거칠기를 보인 반면 폴리크리스탈은 0.03μm를 기록했습니다. 수치상으로도 폴리가 훨씬 매끄러운 표면을 만들어내며, 스크래치의 평균 깊이 또한 훨씬 얕게 나타납니다. 옹스트롬(Å) 수준의 극도로 낮은 거칠기가 요구되는 고정밀 렌즈나 미러 가공에서 폴리크리스탈이 표준으로 자리 잡은 이유입니다. koreatech.ac.kr

특히 15μm 이하의 작은 입자 크기에서는 폴리크리스탈이 모노크리스탈 대비 최소 2배 이상 높은 연마 속도를 보여줍니다. 이는 공정 시간 단축과 직결되며, 초기 비용은 높더라도 종합적인 투자 수익률(ROI) 측면에서 훨씬 이득입니다.

모노크리스탈이 여전히 사랑받는 현장

그렇다고 모든 공정에 비싼 폴리크리스탈이 필요한 것은 아닙니다. 모노크리스탈 다이아몬드 슬러리는 결정 구조가 단일하여 순도가 높고 균일성이 뛰어나며, 무엇보다 원석 자체가 저렴해 가격 경쟁력이 매우 좋습니다.

레이저빔 프린터용 폴리곤 미러, 자기디스크, 복사기용 드럼처럼 비교적 연질인 금속이나 전자 부품의 경면 연삭에는 모노크리스탈로도 충분히 훌륭한 조도를 얻을 수 있습니다. 무전해 니켈(Ni) 도금 금형의 경우, 단결정 다이아몬드 공구를 통해 Rz 5~10nm 수준의 표면 조도를 안정적으로 확보할 수 있다는 사실이 이를 뒷받침합니다. kisti.re.kr

긴 내구성과 수명을 바탕으로 반복적인 작업이 이루어지는 대량 생산 라인에서는 모노크리스탈의 경제성이 큰 무기가 됩니다. 숙련된 전문가라면 무조건 비싼 소재를 찾기보다, 가공하려는 소재의 경도와 목표 조도에 맞춰 가장 효율적인 지점을 찾아냅니다.

함께 읽으면 좋은 글: 산업별 다이아몬드 연마 슬러리, 데이터가 말하는 최적 조합은? · 다이아몬드 슬러리, 2배 더 오래 쓰는 5단계 관리법 · 차세대 웨이퍼 미세 오염원, MRO 솔루션 7가지

성공적인 연마를 위한 실무 인사이트

데이터가 말해주는 핵심은 결국 '소재와의 궁합'입니다. 현장에서 바로 적용해 볼 수 있는 3가지 가이드라인을 정리해 드립니다.

1. 가공물의 경도를 확인하세요: SiC, 사파이어, 세라믹처럼 단단한 소재는 폴리크리스탈을 쓰는 것이 작업 속도와 품질 면에서 20% 이상 유리합니다.
2. 목표 조도에 따라 입자를 선택하세요: 옹스트롬(Å) 단위의 초미세 평탄화가 목표라면 폴리크리스탈을, 마이크론(μm) 단위의 일반 경면 연마라면 모노크리스탈을 우선 고려하세요.
3. 하이브리드 공정을 활용하세요: 반도체 CMP 공정처럼 까다로운 작업에서는 슬러리 하중(3psi 권장)과 공급량(300cc/min)을 최적화하여 안정적인 평탄도를 확보하는 것이 중요합니다. kisti.re.kr

이처럼 정밀 가공의 세계에서는 작은 소재의 차이가 공정 전체의 성패를 가르곤 합니다. 각 산업 현장의 특성에 맞는 정밀 연마 솔루션이 궁금하다면, 다양한 라인업을 갖춘 전문가의 조언을 구해보는 것도 좋은 방법입니다.

한스엠알오는 다이아몬드 연마재 분야의 오랜 노하우를 바탕으로, 현장에 딱 맞는 최적의 슬러리 선택을 돕고 있습니다.

---

자주 묻는 질문 (FAQ)

Q: 폴리크리스탈이 모노보다 비싼데도 쓰는 이유가 무엇인가요?

A: 초기 구매 비용은 높지만, 절삭 효율이 20% 이상 좋고 연마 속도가 최대 2배까지 빠르기 때문입니다. 공정 시간 단축과 불량률 감소를 고려하면 최종 생산 단가는 오히려 낮아지는 경우가 많습니다.

Q: 모노크리스탈 슬러리를 쓸 때 스크래치가 더 많이 발생하나요?

A: 모노크리스탈은 단단한 단일 결정이라 입자가 잘 깨지지 않습니다. 가공 과정에서 완벽하게 제어되지 않으면 폴리크리스탈보다 깊은 스크래치를 남길 위험이 상대적으로 큽니다.

Q: SiC 웨이퍼 가공에는 어떤 슬러리가 가장 좋나요?

A: 25nm 수준의 폴리크리스탈 다이아몬드 슬러리에 NaOCl을 첨가한 하이브리드 방식이 데이터상 가장 높은 효율과 평탄도를 보여줍니다.

Q: 슬러리의 유통기한이나 보관 방법은?

A: 다이아몬드 입자가 침전되지 않도록 주기적으로 흔들어 주어야 하며, 수용성이나 유성 등 베이스 용액의 특성에 맞는 온도에서 보관하는 것이 성능 유지의 핵심입니다.
