첨단 가공 기술의 핵심, 다이아몬드 연마 슬러리로 CMP 공정 수율과 TCO 잡는 법
한스엠알오
소요시간 13분
핵심 요약 3nm 이하 GAA 반도체 및 차세대 Glass 기판 등 첨단 가공 공정의 미세 크랙 방지와 표면 평탄화를 달성하기 위해 '다이아몬드 연마 슬러리'가 필수 공정 인프라로 자리 잡고 있습니다. 정교한 균일 분산 기술과 하이브리드 가공법을 통해 스크래치 우려를 제거하며, CMP 공정 효율을 극대화하여 생산 수율 향상과 설비 총 소유 비용(TCO) 절감을 동시에 실현합니다.
시제품 테스트마다 발생하는 미세 크랙과 치솟는 툴링 비용으로 인해 기존 산화물 슬러리로 버티기엔 이미 한계에 다다랐습니다. 특히 3nm 이하 GAA(Gate-All-Around) 반도체 및 글래스(Glass) 기판 공정에서는 기존 산화물 슬러리를 고집할 경우 수율이 급격히 저하됩니다. 다이아몬드 연마 슬러리는 단순 소모재를 넘어, 초정밀 가공 수율과 경제성을 결정하는 핵심 공정 인프라입니다. 단단한 다이아몬드 입자가 미세 회로에 스크래치를 남길 것이라는 우려와 달리, 정교하게 분산 제어된 나노 다이아몬드는 결함을 줄이고 표면 거칠기를 제어하는 해결책입니다.
R&D 현장과 장비 엔지니어링 관점에서 다이아몬드 슬러리가 수율을 개선하는 기술적 근거와 경제적 실효성을 살펴보겠습니다.
차세대 Glass 기판과 실리콘 웨이퍼의 초평탄화 CMP 공정 솔루션
고성능 컴퓨터(HPC)의 열관리와 대면적 패키징을 위한 Glass 기판 및 차세대 실리콘 웨이퍼 가공에는 미세한 단차 제어가 필수적입니다. 다이아몬드 연마 슬러리는 Glass 기판의 취성을 극복하고 표면 거칠기(Ra)를 옹스트롬(Å) 수준으로 제어하여 후속 노광 및 증착 공정의 불량률을 낮춥니다. 유리의 미세 균열이나 박리를 차단하면서 고속 연마를 구현합니다.
글래스 기판 패키징 공정은 기존 유기 기판 대비 두께가 얇고 평탄도가 높아야 하므로, 기존 실리카나 알루미나 슬러리로는 가공 속도(RR)가 부족하거나 국부적인 열 변형이 일어나는 한계가 있었습니다. 나노 크기의 균일한 다이아몬드 입자는 기판 표면에 과도한 하중을 가하지 않고 미끄러지듯 표면을 깎아내어 나노 크랙(Micro-crack) 발생을 방지합니다.
실리콘 웨이퍼 가공에서도 후면 연마(Backgrinding) 및 초정밀 CMP 단계에서 다이아몬드 슬러리가 효과적입니다. 박막화 공정이 심화될수록 가공 시 가해지는 응력(Stress)을 고르게 분산해야 웨이퍼 휨(Warpage) 현상을 막을 수 있습니다. 단분산 기술이 적용된 다이아몬드 연마제는 압력을 고르게 분산시켜 웨이퍼 전체 영역에서 균일한 두께 분포(TTV)를 확보하는 데 기여합니다.
SiC 전력반도체 및 GAA 구조에서 입증되는 다이아몬드 연마 슬러리의 가공 성능
고전압 차량용 SiC(탄화규소) 웨이퍼와 3차원 GAA 구조 반도체 가공에서 다이아몬드 연마 슬러리는 물리적 가공 한계를 돌파할 대안입니다. 고경도 물질인 SiC 웨이퍼를 빠르게 평탄화하는 동시에 원자층 단위의 두께 제어가 필요한 GAA 채널 영역에서 정밀한 선택비를 제공합니다. 가공물이 단단할수록 부드러운 산화물 연마재는 마모되어 가루가 되지만, 다이아몬드는 일관된 절삭력으로 공정 마진을 넓힙니다.
특히 '다이아몬드는 스크래치를 유발한다'는 고정관념은 화학적 작용을 결합한 하이브리드 공정에서 깨집니다. SiC 웨이퍼 공정에서는 미세 다이아몬드 슬러리에 NaOCl 같은 산화제를 첨가하여 표면에 얇은 화학적 산화층을 먼저 형성합니다. 연약해진 산화층만 나노 다이아몬드 입자가 제거하고 단단한 SiC 본체 영역은 보존하는 방식으로 가공하면, 표면 스크래치 없이 가공 속도를 기존 대비 대폭 끌어올릴 수 있습니다.
데이터 보기
| 적용 공정 | 최대 입자 크기 |
|---|---|
| Glass 패키징 | 0.25 ㎛ |
| SiC 전력반도체 | 0.5 ㎛ |
공정별 요구 사양과 적합한 스펙은 다음과 같습니다.
| 적용 공정 / 대상 소재 | 주요 엔지니어링 병목 | 요구되는 연마 조건 | 권장 다이아몬드 입자 크기 | 기대 공정 효과 |
|---|---|---|---|---|
| Glass 기판 패키징 | 유리 특유의 미세 크랙 및 단차 제어 | 저압 조건 하의 정밀 고속 연마 | 0.1㎛ ~ 0.25㎛ (단분산) | 표면 거칠기(Ra < 1nm) 달성 |
| SiC 전력반도체 웨이퍼 | 모스 경도 9 이상의 고경도 | 고절삭력 및 스크래치 방지 하이브리드 공정 | 0.25㎛ ~ 0.5㎛ (다결정성) | 연마 소요 시간 단축 및 결함 최소화 |
| GAA 구조 채널 형성 | 나노시트 간 나노미터 단위 평탄화 | 화학적 슬러리와의 혼합 및 균일 분산성 | 25nm ~ 50nm (콜로이드성) | 미세 패턴 무너짐 방지 및 표면 품질 향상 |
분산 안정성과 스크래치 제어로 달성하는 첨단 가공 TCO 절감 효과
다이아몬드 슬러리 도입 시 R&D 부서와 장비 엔지니어가 직면하는 가장 큰 기술적 과제는 거대 입자 응집으로 인한 스크래치 발생과 장기 보관 시의 침전 현상입니다. 분산안정제와 화학적 제형 설계를 통해 연마 입자가 고르게 현탁된 상태를 유지하는 것이 생산 수율 확보와 설비 총 소유 비용(TCO) 절감의 핵심입니다. 입자가 뭉치면 나노 슬러리가 마이크로 크기로 변해 웨이퍼를 손상시키기 때문입니다.

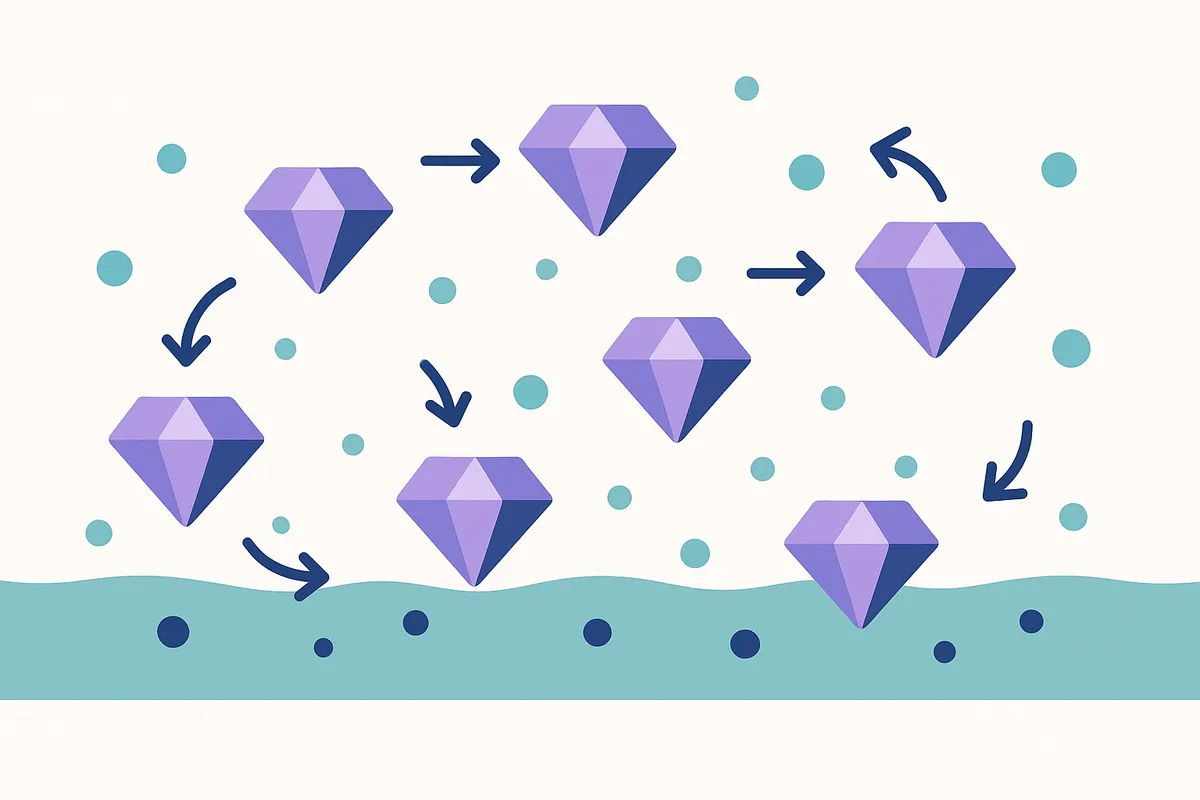

수성 또는 유성 캐리어 매체 내에서 다이아몬드 입자 간의 정전기적 반발력을 높이거나 입자 표면을 친수성으로 개질하는 기술이 중요합니다. 분산 안정성이 떨어지면 공급 배관 내에서 침전이 일어나 노즐이 막히고, 연마 패드 위에 불균일하게 슬러리가 공급되어 패드 수명이 단축됩니다.
안정적으로 분산된 다이아몬드 슬러리를 사용하면 동일한 패드로 가공할 수 있는 웨이퍼 매수(Yield per Pad)가 증가합니다. 다운타임(장비 정지 시간)이 줄어들고 세정 공정에서 제거해야 할 잔류 연마제 유기물도 최소화되어 전체적인 라인 운영 비용이 절감됩니다.
초정밀 첨단 가공의 기준을 제시하는 한스코리아 다이아몬드 연마 슬러리 포트폴리오
한스코리아의 다이아몬드 슬러리는 분산 제어 특허 배합을 바탕으로 초미세 공정에 최적화된 성능을 구현합니다. 엄격한 입도 분포 관리(PSD)를 통과한 단결정 및 다결정 나노 다이아몬드 원료만을 채택하여 스크래치 없이 일관된 절삭력을 보장합니다. 거대 입자(Oversized Particle)의 비율을 최소화하는 이중 필터링 시스템을 적용했습니다.
용도에 따라 경제적인 정밀 연마에 적합한 단결정(Monocrystalline) 제품군과, 복잡한 결정 구조로 균일한 마이크로 치핑을 유도해 가공 속도가 빠르고 깊은 스크래치를 내지 않는 다결정(Polycrystalline) 제품군으로 구성됩니다. 25nm 수준의 초미세 콜로이드 다이아몬드부터 0.5㎛ 크기까지 라인업을 갖추고 있어 신공정 개발 단계에서 즉각적인 매칭이 가능합니다.
공정 셋업 효율을 위해 이커머스 채널인 한스엠알오를 통해 정밀 연마재와 소모품을 공급하고 있습니다. 신속한 조달을 통해 장비 다운타임을 줄이고 연구 개발 속도를 향상시킬 수 있습니다.
함께 읽으면 좋은 글: 수성 vs 유성 다이아몬드 슬러리, 공정 수율 높이는 선택 기준 · 다이아몬드 연마 슬러리, 강할수록 좋을까? 효율 오해 3가지 · 2026년 다이아몬드 슬러리 활용 트렌드, 왜 단순 연마재를 넘어선 전략 기술인가?
자주 묻는 질문 (FAQ)
Q: 다이아몬드 연마 슬러리가 기존 산화물(실리카, 세리아) 슬러리를 완전히 대체할 수 있나요?
A: 모든 영역을 대체하기보다는 특정 고난도 공정을 보완 및 전담하는 역할에 가깝습니다. 산화막이나 금속 배선처럼 화학적 반응성이 우선시되는 표준 CMP 단계에서는 실리카와 세리아가 유리합니다. 반면 가공 난도가 높은 SiC, GaN 등 고경도 화합물 반도체나 높은 평탄도가 요구되는 대면적 Glass 기판 가공에서는 기존 산화물 슬러리의 연마 한계를 보완하기 위해 다이아몬드 슬러리를 혼합하거나 단독 공정으로 채택합니다.
Q: Glass 기판 CMP 공정에서 다이아몬드 슬러리를 쓰면 실제 수율 향상에 얼마나 도움이 되나요?
A: Glass 기판은 유기 기판과 달리 미세한 물리적 충격에도 미세 크랙이 발생하기 쉽습니다. 균일 분산된 다이아몬드 슬러리는 표면에 가해지는 연마 압력을 나노 단위로 분산시켜 취성 파괴를 예방합니다. 기판 표면의 거칠기를 균일하게 다듬어 후속 노광 공정의 초점 심도(DOF) 불량을 방지하므로 최종 패키징 모듈 수율을 안정적으로 유지할 수 있습니다.
Q: 한스코리아 다이아몬드 슬러리의 분산 안정성이 뛰어난 물리적 이유는 무엇인가요?
A: 연마 입자 표면을 화학적으로 제어하는 표면 개질 기술 덕분입니다. 다이아몬드 나노 입자끼리 서로 밀어내도록 전기적 이중층을 형성하고, 침전을 방지하는 고분자 분산제를 조합했습니다. 장시간 장비에 장착하거나 배관 유동 시에도 뭉침 현상 없이 균일한 밀도를 유지하여 일관된 절삭력과 스크래치 발생 최소화를 실현합니다.
