해변에 널린 흔한 모래 알갱이가 어떻게 수억 개의 트랜지스터를 품는 첨단 반도체 칩으로 변신할 수 있을까요? 일상에서 흔히 보는 모래나 석영을 원료로 사용하지만, 반도체 제조 라인에서는 단 하나의 원자 크기 불순물이나 미세한 결정 뒤틀림조차 전체 칩 수율을 바닥으로 떨어뜨리는 치명적인 결함이 됩니다.
자연 상태의 광물을 반도체 기판으로 탈바꿈시키는 작업은 단순한 가공이 아니라, 1400°C가 넘는 극한의 열 속에서 원자 구조를 인위적으로 제어하고 티끌 하나 없는 평탄도를 완성하는 첨단 재료 공학의 결정체입니다. 지구상에서 가장 흔한 원소 중 하나인 규소가 첨단 산업의 핵심 기판으로 거듭나는 정밀 제조 과정을 단계별로 살펴보겠습니다.
반도체 실리콘 웨이퍼의 시작: 모래를 99.9999999% 단결정으로 바꾸는 정제 이유
규소(Si)는 지구 표면의 약 27.8%를 차지할 만큼 자연에서 산소 다음으로 흔한 원소입니다. Silicon Valley Microelectronics의 기술 자료에 따르면, 규소는 석영이나 해변 모래, 부싯돌, 아가테의 주성분이며 시멘트, 벽돌, 유리의 기본 원료이기도 합니다.
하지만 자연 상태의 규소는 전기가 통하는 길목이 엉망으로 얽혀 있는 다결정 상태이므로 그대로는 반도체 기판으로 사용할 수 없습니다. 실리콘 원자는 4개의 다른 실리콘 원자와 결합하여 입체적인 다이아몬드 격자구조를 형성합니다. 이 규칙적인 연결 고리 사이에 불순물이 끼어들거나 결정립 경계(Grain Boundary)가 생기면 전류 흐름이 방해받아 반도체 칩이 정상 작동하지 않습니다.
따라서 모래 속 이산화규소(SiO₂)를 순수한 원소로 분리하고 화학 반응을 거쳐 99.9999999%(9N) 수준의 초고순도 다결정 실리콘으로 정제하는 작업이 필수적입니다. 순수 실리콘 자체는 전류가 거의 통하지 않는 부도체에 가까우므로, 여기에 미량의 불순물(도펀트)을 흡수시켜 전기 저항을 정밀하게 제어할 수 있는 기초 체력을 만들어 줍니다.
- 실무 판단 원칙: 원자재 입고 검수 시 다결정 실리콘의 순도가 9N(99.9999999%) 기준에 미달하면 결정 성장 중 격자 결함이 발생하므로 공정 투입 전 성분 분석 검사를 반드시 통과시켜야 합니다.
잉곳 성장 단계: 초크랄스키(CZ) 공정으로 웨이퍼 만드는 법

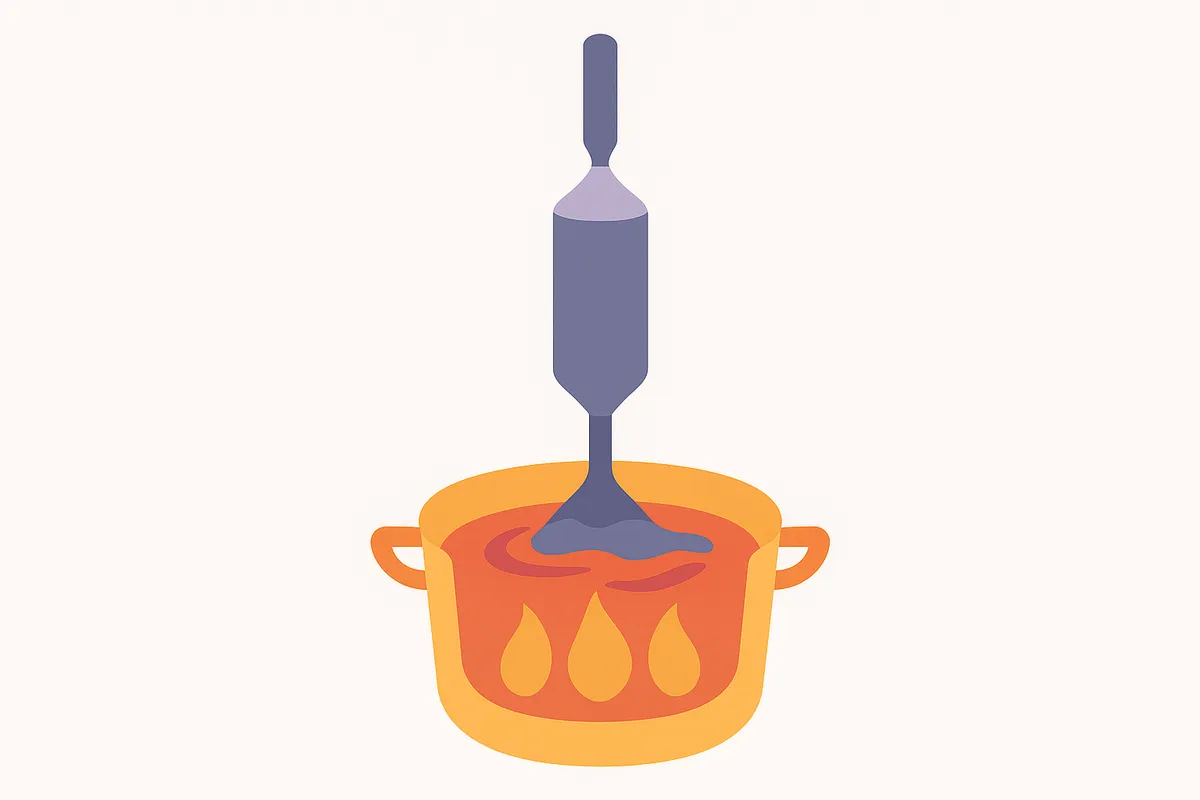

초고순도로 정제된 다결정 실리콘 덩어리는 거대한 원기둥인 단결정 잉곳(Ingot)으로 다시 제작해야 합니다. 반도체 산업에서 사용하는 대부분의 단결정 실리콘 잉곳은 초크랄스키(CZ, Czochralski) 공정을 통해 생산됩니다.
Czochralski 공정 기술 해설과 제조 규격에 따르면, 석영(Quartz) 도가니에 고순도 실리콘을 담고 실리콘의 용융점보다 높은 1420°C까지 가열해 완전히 액체로 녹여냅니다. 이때 SVM 반도체 제조 가이드에서 명시하듯 붕소(B), 인(P), 비소(As), 안티몬(Sb)과 같은 그룹 III 및 그룹 V 원소 도펀트를 석영 도가니에 첨가하여 P타입 또는 N타입 전기적 특성을 사전에 결정합니다.
녹아내린 실리콘 용액 표면에 완벽한 원자 배열을 지닌 단결정 종자(Seed)를 접촉시킨 후 회전시키며 위로 서서히 끌어올립니다.
- 씨앗 접촉과 고속 인상: 용액 표면에 씨 결정을 접촉한 뒤 초기에 빠르게 잡아당겨 씨앗 내부의 미세 결함을 제거합니다.
- 어깨(Shoulder) 형성: 온도를 정밀하게 제어하면서 결정의 지름을 목표 규격까지 점차 넓힙니다.
- 몸통(Body) 성장: 도가니와 씨 결정을 서로 반대 방향으로 회전시키며 일정한 직경의 원기둥 잉곳을 균일하게 인상합니다.
- 꼬리(Tail) 마감: 성장이 끝나면 직경을 점차 줄여 용액에서 결함을 남기지 않고 분리합니다.
이렇게 끌어올린 단결정 실리콘 원기둥이 반도체 웨이퍼의 모태가 됩니다.
- 실무 판단 원칙: 실리콘 융액 온도가 1420°C 미만으로 떨어지면 단결정이 아닌 다결정 고화가 발생하므로 가열로 온도를 1420°C 이상으로 엄격히 유지 관리해야 합니다.
웨이퍼 제조 공정의 핵심: 슬라이싱과 래핑으로 다듬기

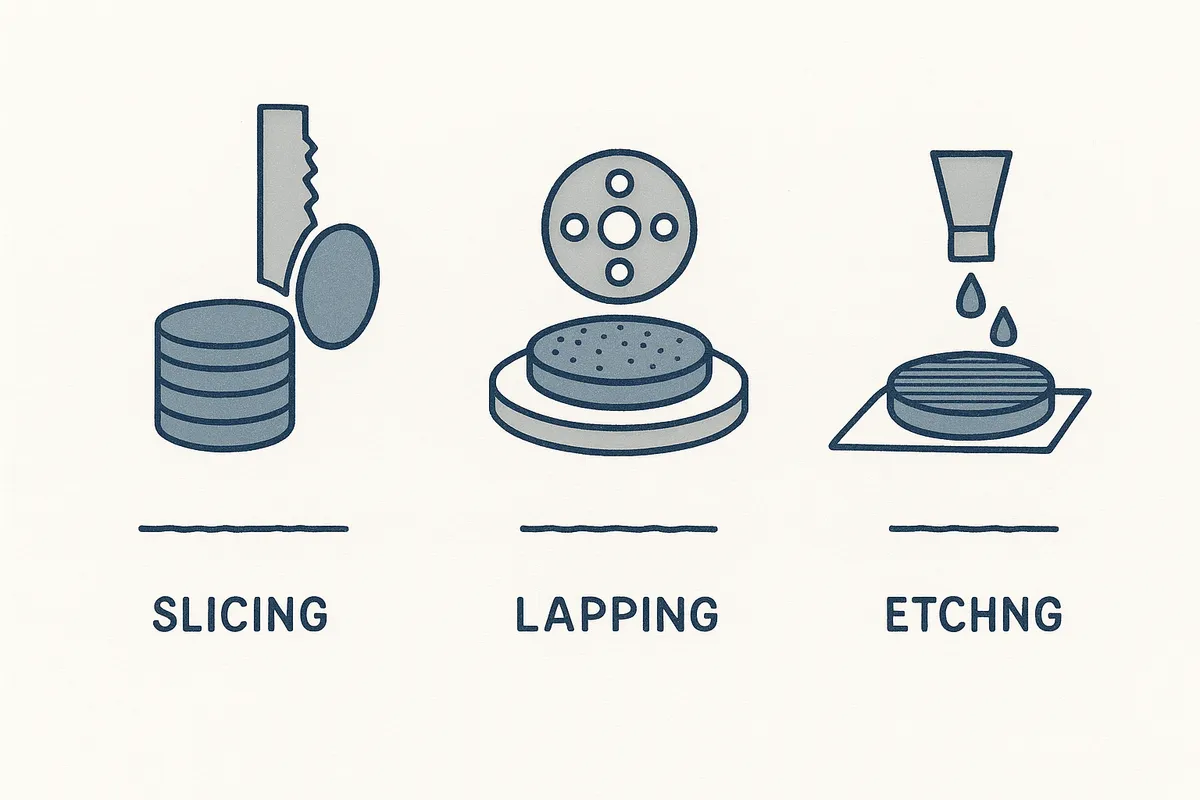

슬라이싱과 래핑은 단결정 잉곳을 얇은 원판 형태로 절단하고 거친 단차와 가공 결함을 제거하여 극도의 평탄도를 부여하는 기계 가공 공정입니다.
| 가공 단계 | 주요 목적 | 사용하는 방식 및 소재 |
|---|---|---|
| 슬라이싱 (Slicing) | 잉곳을 얇은 원판 형태로 절단 | 고경도 다이아몬드 엣지 와이어 톱 |
| 래핑 (Lapping) | 톱자국 제거, 두께 평탄화 및 내부 응력 완화 | 정밀 회전 연마 장비 및 기계적 연마재 |
| 에칭 (Etching) | 가공 중 발생한 표면 미세 균열 완화 | 수산화 나트륨 또는 질산·아세트산 혼합액 |
실리콘은 회색의 부서지기 쉬운 성질을 지니고 있어 가공 시 파손 위험이 높습니다. 다이아몬드 와이어 톱을 사용해 잉곳을 얇은 두께로 정밀하게 절단해야 표면 손상을 줄이고 휨 현상을 억제할 수 있습니다.
절단 직후의 웨이퍼 표면에는 절단 자국과 물리적 응력이 잔류합니다. 따라서 웨이퍼를 상하 회전 정반 사이에 투입하고 연마 슬러리를 공급하는 래핑(Lapping) 공정을 통해 두께 편차를 제거합니다. 이후 수산화 나트륨이나 질산·아세트산 혼합액을 이용한 화학 에칭을 거쳐 가공 과정에서 발생한 미세 균열을 용해하여 안정화합니다.
- 실무 판단 원칙: 슬라이싱 후 웨이퍼의 휨이나 표면 손상이 감지될 경우 즉시 래핑 연마 시간과 가공 압력을 조절하여 두께 편차를 최소화하고 평탄도를 보정해야 합니다.
반도체 실리콘 웨이퍼 가공을 위한 정밀 소재 및 부자재 준비 팁
웨이퍼 가공 부자재 소싱은 래핑 연마재, 화학 에칭액, 클린룸 세정 소모품의 물성을 공정 규격에 일치시키는 조달 최적화 작업입니다.
현장 엔지니어와 구매 담당자는 가공 공정별 품질 기준을 충족하는 부자재를 공급처별로 검증하는 데 많은 시간을 소모합니다. 연마재의 입도 분포나 화학 약품의 순도 편차는 웨이퍼 표면 스크래치와 직접적인 수율 저하로 연결됩니다. 검증된 B2B MRO 전문 유통 채널을 활용해 표준 규격 자재를 일원화하여 공급받으면 자재 검증 기간을 단축하고 불량 발생 변수를 사전에 차단할 수 있습니다.
- 실무 판단 원칙: 신규 부자재 투입 전 공급사 시험 성적서의 규격 일치 여부를 검토하고 파일럿 배치를 가공하여 표면 스크래치 미발생이 입증된 자재에 한해서만 양산 라인 투입을 승인해야 합니다.
다음 단계
실리콘 웨이퍼의 물리적 가공 순서를 이해했다면, 원판 위에 실제 집적회로를 형성하는 반도체 제조 8대 공정으로 시야를 넓힐 차례입니다.
- 산화 공정(Oxidation)을 통해 웨이퍼 표면에 얇은 절연막을 형성하는 원리를 학습하세요.
- 미세 회로 패턴을 빛으로 전사하는 포토리소그래피(Photolithography) 공정의 구동 방식을 확인하세요.
- 웨이퍼 구경 및 표면 가공 정밀도가 집적도와 제조 수율에 미치는 영향을 비교해 보세요.
함께 읽으면 좋은 글: 9N 순도 반도체 웨이퍼, 0.1ppb의 불순물이 수율을 가르는 이유 · 반도체 웨이퍼 MRO, 급변하는 시장에서 비용과 공급을 지키는 법 · 실리콘 웨이퍼 MRO 수요, 5년 통계로 읽는 반등 시점과 전략
자주 묻는 질문
Q. 실리콘 웨이퍼 제조 시 도펀트를 꼭 첨가해야 하나요?
순수한 실리콘은 상온에서 전도성을 띠지 못해 단독으로는 전자 소자 역할을 수행할 수 없습니다. 잉곳 성장 시 석영 도가니에 붕소, 인, 비소, 안티몬과 같은 3족 및 5족 원소 도펀트를 첨가해야만 전류 흐름과 저항을 정밀 제어하여 P타입 또는 N타입 반도체 특성을 구현할 수 있습니다.
Q. 잉곳 성장 공정에서 도가니를 가열할 때 기준 온도는 얼마인가요?
초크랄스키(CZ) 방식에서 실리콘 잉곳을 성장시키기 위한 첫 단계는 원자재를 완전히 액체화하는 것입니다. 이를 위해 석영 도가니 내부 온도를 실리콘의 고유 융점보다 높은 1420°C까지 가열하여 다결정 덩어리를 완벽한 액체 실리콘 융액으로 용융시켜야 결함 없는 단결정 인상이 가능합니다.
Q. 지각에 풍부한 실리콘으로 만드는데 왜 웨이퍼는 고가인가요?
규소는 지구 표면의 약 27.8%를 차지할 정도로 흔하지만, 천연 광물은 결정 구조가 불규칙한 다결정 형태입니다. 이를 99.9999999% 수준의 초고순도로 정제하고 1420°C 이상의 고온에서 완벽한 단결정 원기둥으로 성장시킨 뒤 정밀 가공하는 데 고도의 기술과 막대한 전력 설비 비용이 소요되기 때문입니다.
