평범한 모래는 어떻게 스마트폰의 뇌가 될까

매일 손안에서 수많은 정보를 처리하는 스마트폰의 심장, 반도체가 원래는 해변의 흔한 '모래'였다는 사실을 아시나요? 반도체 칩은 단순히 공장에서 찍어내는 공산품이 아니라, 모래 속 규소를 추출해 나노 단위로 조각하는 현대 공학의 집약체이자 정교한 예술 작품입니다. 지극히 평범한 원재료가 상상을 초월하는 정밀 공정을 거쳐 첨단 기술의 핵심으로 거듭나는 5단계의 드라마틱한 여정을 소개합니다.

1단계: 모래, 순수한 실리콘 잉곳으로 환생하다

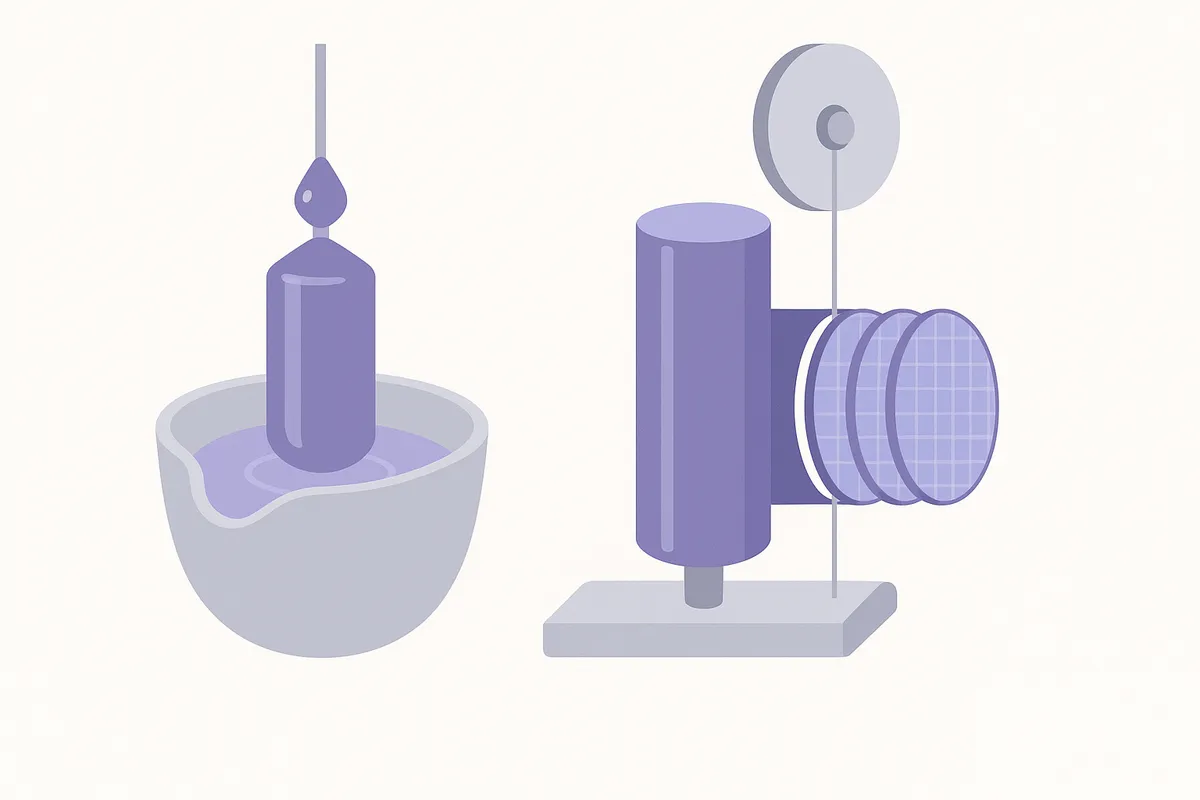

반도체의 시작은 모래(규소)에서 순도 99.999999999% 이상의 초고순도 실리콘을 추출하여 단결정 기둥인 '잉곳'을 만드는 것부터 시작됩니다. 뜨거운 열로 녹인 실리콘 용액에 씨앗 결정(Seed)을 담가 천천히 회전시키며 끌어올리면, 마치 거대한 고구마 같은 원기둥 모양의 실리콘 덩어리가 형성되는데 이를 '초크랄스키(Czochralski) 공법'이라 부릅니다 (tistory.com).

이렇게 만들어진 잉곳을 다이아몬드 와이어로 얇게 썰어내면 우리가 아는 '웨이퍼'가 됩니다. 보통 300mm 웨이퍼 기준 두께가 725~775μm 정도인데, 이는 머리카락 몇 가닥 정도로 매우 얇습니다 (namu.wiki). 절단된 웨이퍼는 표면을 거울처럼 매끄럽게 닦는 '래핑'과 '폴리싱(CMP)' 과정을 거쳐 회로를 그릴 준비를 마친 '베어 웨이퍼(Bare Wafer)' 상태가 됩니다. 💡 판단 기준: 잉곳의 품질은 순도 99.999999999% 이상(11N)의 실리콘을 사용했는지, 그리고 결정 결함이 최소화되었는지로 판단해야 합니다.

2단계: 웨이퍼에 설계도를 그리다

매끄러운 웨이퍼 위에 빛을 이용해 아주 미세한 회로를 새기는 과정은 마치 '사진을 인화하는 것'과 매우 흡사합니다. 이 단계는 크게 포토공정(노광)과 식각(에칭)으로 나뉩니다. 먼저 웨이퍼 표면에 빛에 반응하는 감광액을 바른 뒤, 회로 패턴이 그려진 마스크를 대고 강한 빛을 쏘아 패턴을 전사합니다.

이후 식각 공정을 통해 필요한 회로 부분만 남기고 불필요한 막질을 화학물질이나 가스로 깎아냅니다 (skcareersjournal.com). 최근 반도체 기술이 수 나노미터(nm) 단위로 미세해지면서, 머리카락 굵기의 수만 분의 일에 해당하는 아주 얇은 선을 정확하게 그려내는 정밀함이 칩의 성능을 좌우하는 핵심 경쟁력이 되었습니다. 💡 판단 기준: 반도체 성능을 좌우하는 노광 및 식각 공정에서는 목표하는 회로 선폭이 정밀하게 구현되었는지 점검해야 합니다. 이 오차율이 낮을수록 칩의 집적도와 효율성이 높아집니다.

3단계: 칩의 성능을 입히다

밑그림이 그려진 회로에 실제 전기가 흐르고 정보를 처리할 수 있는 능력을 부여하기 위해 '증착'과 '이온 주입' 공정이 진행됩니다. 증착은 웨이퍼 위에 분자 단위의 아주 얇은 박막을 입히는 과정으로, 마치 종이 위에 얇은 코팅막을 씌우는 것과 같습니다.

단순히 막을 쌓는 것에 그치지 않고, 부도체인 실리콘에 전기적 특성을 주기 위해 미세한 불순물 입자를 정교하게 집어넣는 이온 주입 과정을 거칩니다 (tomisemiconductor.tistory.com). 이 마법 같은 변신을 통해 실리콘은 비로소 전기가 흐르거나 흐르지 않게 조절할 수 있는 '반도체'로서의 생명력을 얻게 되며, 칩의 처리 속도와 효율이 여기서 결정됩니다. 💡 판단 기준: 증착 및 이온 주입을 통해 부여되는 칩의 전기적 특성(예: 저항, 전도도)은 설계 목표와 일치하는지 지속적으로 정밀하게 검증해야 합니다.

4단계: 완벽한 칩을 가려내다

수백 단계의 복잡한 공정을 마친 웨이퍼에는 수천 개의 칩이 들어있지만, 이들이 모두 정상적으로 작동하는 것은 아닙니다. 그래서 개별 칩이 설계대로 작동하는지 검사하는 EDS(Electrical Die Sorting) 테스트를 거칩니다. 불량품을 골라내고 수선 가능한 칩을 살려내어 제조 효율인 '수율'을 높이는 것이 반도체 기업의 수익성을 결정짓는 중요한 지표가 됩니다.

검사가 끝난 웨이퍼는 다이아몬드 절단기로 낱낱의 칩으로 잘라내며, 외부 충격으로부터 보호하고 외부 기기와 연결하기 위해 보호막을 입히는 '패키징' 과정을 거칩니다 (samsung.com). 이 과정을 모두 통과해야 비로소 우리가 사용하는 IT 기기 속에 들어갈 수 있는 완제품 반도체가 됩니다. 💡 판단 기준: 제조 공정의 효율성은 '수율'로 평가되며, 지속적으로 목표 수율을 달성하고 유지하는 것이 경제성 확보의 핵심 조건입니다.

함께 읽으면 좋은 글: 아파트 관리 소모품, 초보 담당자가 놓치기 쉬운 3가지 핵심 · 다이아몬드 연마재 슬러리, 경도보다 중요한 선택 기준 3가지 · 멤브레인 vs 심층 필터, 반도체 공정 제거율/비용은?

5단계: 반도체 생태계를 지탱하는 보이지 않는 손

완성된 반도체는 인공지능(AI), 자율주행, 스마트폰 등 현대 문명의 모든 곳에 스며들어 미래를 움직이는 원동력이 됩니다. 하지만 이 경이로운 공정 뒤에는 잉곳 제조용 원료부터 연마재, 특수 가스에 이르기까지 수많은 '초고순도 소재'의 안정적인 공급망이 버티고 있습니다. 아무리 뛰어난 설계가 있어도 소재의 순도가 낮거나 공급이 끊기면 전체 공정은 멈춰 설 수밖에 없기 때문입니다.

이러한 산업 현장의 복잡한 소재 수급 문제를 해결하기 위해서는 전문적인 공급망 관리 솔루션과 플랫폼의 역할이 중요합니다. 반도체 및 정밀 소재부터 산업용 장비, 화학·연마재까지 폭넓은 제품군을 안정적으로 연결하는 공급 생태계는 제조사가 본연의 공정 혁신에 집중할 수 있도록 돕는 핵심 요소입니다. 흔한 모래가 인류의 뇌로 변하는 과정은 결국 이처럼 보이지 않는 곳에서 소재를 다루는 수많은 조력자의 노력이 결합된 결과물입니다. 💡 판단 기준: 핵심 소재의 안정적인 공급을 위해서는 최소 2개 이상의 공급원을 확보하여 공급망 위험을 분산하는 전략을 우선적으로 고려해야 합니다.

---

차세대 반도체 소재 비교

특성 / 소재	실리콘 (Si)	실리콘 카바이드 (SiC)	질화갈륨 (GaN)
주요 사용처	범용 반도체 (CPU, 메모리 등)	고전력/고온 환경	고주파/고전력 환경
전력 효율	일반적	매우 우수	매우 우수
열 안정성	일반적	우수	우수
스위칭 속도	일반적	빠름	매우 빠름
재료 풍부도	매우 풍부	비교적 희소	비교적 희소
생산 비용	저렴	비쌈	비쌈

💡 자주 묻는 질문 (FAQ)

Q1: 반도체 웨이퍼는 왜 사각형이 아니라 둥근 모양인가요? A: 웨이퍼의 모태가 되는 '잉곳'을 만들 때 실리콘 용액을 회전시키며 위로 끌어올리기 때문입니다. 원통형 기둥 모양으로 성장하는 잉곳의 특성상, 이를 얇게 자르면 자연스럽게 원판 모양의 웨이퍼가 됩니다.

Q2: '클린룸'이 반도체 공정에서 그렇게 중요한가요? A: 나노 단위의 미세 회로를 다루기 때문에, 작은 먼지 한 톨이 회로에 떨어지면 치명적인 단선이나 불량을 일으킵니다. 클린룸은 일반 병원 수술실보다 수백 배 이상 깨끗한 상태를 유지해야 하며, 이는 반도체 품질의 핵심입니다.

Q3: '수율'이란 정확히 무엇을 의미하나요? A: 웨이퍼 한 장에 설계된 전체 칩 중에서 결함이 없는 합격품이 차지하는 비율을 뜻합니다. 수율이 높을수록 같은 비용으로 더 많은 칩을 생산할 수 있어 반도체 산업의 경쟁력을 나타내는 가장 중요한 척도로 통합니다.

Q4: 반도체 칩 하나를 완성하는 데 시간이 얼마나 걸리나요? A: 공정의 복잡도에 따라 다르지만, 모래에서 추출된 실리콘이 완제품 칩으로 나오기까지는 보통 수개월(약 3~4개월)의 긴 시간이 소요됩니다. 수백 단계의 화학적, 물리적 공정을 정밀하게 반복하기 때문입니다.

Q5: 모래 외에 다른 재료로도 반도체를 만들 수 있나요? A: 규소(실리콘)는 지구상에서 두 번째로 풍부한 원소라 경제적이고 열에 강한 특성이 있어 가장 널리 쓰입니다. 하지만 최근에는 전력 효율을 극대화하기 위해 실리콘 카바이드(SiC)나 질화갈륨(GaN) 같은 차세대 소재도 활발히 연구되고 있습니다.

다음 단계: 더 깊이 알아보기

• 소재 공급망의 이해: 반도체 공정에 쓰이는 화학 물질과 연마재 등 다양한 MRO(Maintenance, Repair, and Operations) 솔루션과 공급망 관리에 대해 더 알아보세요.
• 최신 기술 트렌드: 2nm 이하의 초미세 공정을 가능하게 하는 차세대 노광 기술(EUV)에 대해 더 학습해 보세요.
