웨이퍼 불량 20% 줄이고 CMP 패드 수명은 최대 20% 늘린 비결
한스엠알오
소요시간 11분
반도체 생산 라인에서 1%의 수율 개선은 단순한 숫자 이상의 의미를 갖습니다. 선단 공정으로 갈수록 이 미세한 차이는 조 단위의 매출 격차로 직결되기 때문입니다. [1] 특히 웨이퍼 표면을 나노미터 단위로 평탄하게 깎아내는 CMP(화학적 기계적 연마) 공정은 반도체 수율을 결정짓는 가장 예민한 구간이자, 동시에 막대한 소모품 비용이 발생하는 '숨은 비용'의 온상입니다.
최근 한 공정 혁신 사례에 따르면, 적극적인 CMP 패드 재료 최적화와 실시간 모니터링 기술을 도입한 결과 CMP 패드 수명을 최대 20% 연장하고 웨이퍼 불량률을 20% 감소시키는 성과를 거두었습니다. 이는 단순히 소모품 비용을 아끼는 차원을 넘어, 전체 반도체 제조 공정의 생산 수율과 비즈니스 수익성을 극대화한 전략적 승리로 평가받고 있습니다.
수율의 적, CMP 공정의 고질적인 '눈막힘'과 스크래치

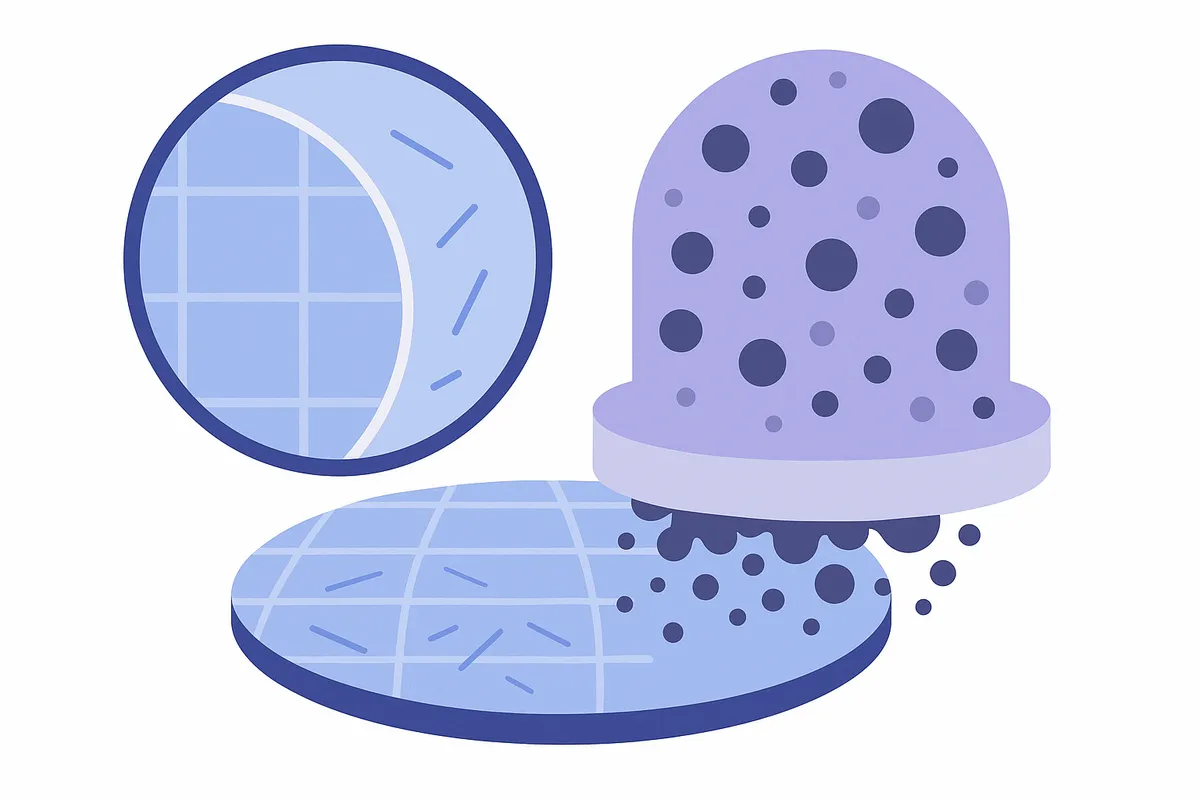

CMP 공정은 반도체 수율에 직접적인 영향을 미치며, 선단 공정일수록 수율 차이가 곧 수익성 격차로 이어집니다. [1] 반도체 수율 1% 개선은 조 단위 매출 증가로 이어질 수 있다고 평가됩니다. [1] 미세한 회로를 연마하는 CMP 공정의 특성상 이물질이나 스크래치(Scratch) 발생 가능성이 매우 높습니다. 특히 연마 패드의 미세한 구멍이 슬러리와 연마 잔유물로 막히는 눈막힘(Clogging) 현상은 패드 수명을 단축시키고 생산 비용을 높이는 주범입니다.
현장 엔지니어들은 흔히 "패드가 닳아서 교체하는 시간보다, 불량 발생이 무서워 선제적으로 교체하는 비용이 더 크다"고 말합니다. 실제로 CMP 공정 소모품 중 패드가 차지하는 비중은 절반 이상이며, 대형 양산 라인에서는 월 1만 장 이상의 패드가 소모될 정도로 사용량이 상당합니다. [1] 패드 상태가 조금만 불안정해도 웨이퍼 표면에 긁힘이나 디싱(Dishing, 움푹 패이는 현상)이 발생해 수율이 곤두박질치기 때문입니다.
6개월간의 도전: 재료 혁신과 AI 모니터링의 결합
단순히 패드를 오래 쓰는 것이 목표였다면 실패했을 것입니다. 핵심은 '품질을 유지하면서 수명을 늘리는 것'에 있었습니다. 이를 위해 지난 1년간 다음과 같은 다각도의 최적화가 진행되었습니다.
- 차세대 패드 재료 및 슬러리 도입: 3M의 Diamond Pad 컨디셔너와 같이 일관된 성능을 제공하는 도구를 도입하고, 입자 크기가 작아 스크래치 발생 가능성이 낮은 습식 세리아 슬러리 기술을 적용했습니다.
- 정교한 컨디셔닝 시스템: 패드 표면을 최적의 상태로 유지하기 위해 다이아몬드 코팅 세라믹 등을 활용하여 마찰로 인한 불량을 최소화했습니다.
- 실시간 모니터링 및 AI 분석: 센서 데이터를 통해 패드 마모율을 실시간으로 분석하고 최적의 교체 주기를 예측하는 머신러닝 알고리즘을 도입했습니다. 이는 엔지니어의 감에 의존하던 교체 시점을 데이터 기반으로 전환한 핵심적인 변화였습니다.
이 과정에서 반도체 소재 전문 파트너와의 협업은 필수적이었습니다. 공정 특성에 맞는 고품질 소재를 적시에 공급받고, 변화하는 공정 환경에 맞춰 재료의 화학적 조성을 미세하게 조정하는 과정이 성패를 갈랐습니다.
데이터로 증명된 성과: 비용 50% 절감과 수율 향상
데이터 보기
| 상태 | 운용 비용 |
|---|---|
| AI 도입 전 | 100% |
| AI 도입 후 | 50% |
6개월간의 양산 데이터를 분석한 결과, 혁신의 결과는 숫자로 명확히 드러났습니다. AI 기반의 불량 예측 시스템은 제조사의 운용 비용을 최대 50%까지 절감할 수 있다는 가능성을 실제 현장 데이터로 확인시켜주었습니다.
| 구분 | Before | After | 개선 결과 |
|---|---|---|---|
| 패드 교체 주기 | 기준 주기 (1.0) | 기준 주기 1.2배 (1.2) | 최대 20% 연장 |
| 웨이퍼 불량률 | 기존 불량률 | 기존 대비 20% 감소 | 최대 20% 감소 |
| 연마 정밀도 | 일반 수준 | 정밀도 약 27% 향상 | 27% 향상 |
| 결함 밀도 | - | 레이어당 0.08개 미만 | 초저결함 구현 |
실제로 2024년 기준 한국 웨이퍼 제조 공장의 65% 이상이 이러한 첨단 패드 컨디셔닝 시스템을 채택하여 패드 수명을 연장하고 있습니다. SK하이닉스와 삼성전자가 패드 재사용 기술이나 세계 최초 재사용 패드 개발에 공을 들이는 이유도 결국 이 좁은 수율의 문을 통과하기 위함입니다.
지속 가능한 반도체 제조를 위한 소재 전략
반도체 칩이 작아지고 트랜지스터 수가 2년마다 두 배로 증가하는 무어의 법칙이 지속되면서, CMP 기술의 중요성은 날로 커지고 있습니다. 전 세계 CMP 패드 시장은 연간 1조 원이 넘는 규모를 형성하고 있으며, 향후 연평균 약 8% 성장이 전망됩니다. [1] 2026년 11.1억 달러 규모였던 CMP 소모품 시장은 2035년까지 22.1억 달러로 성장할 것으로 예측됩니다. [1] 특히 HBM(고대역폭 메모리)과 같은 첨단 패키징 시장의 급성장은 초평탄화 기술의 고도화를 요구하고 있습니다.
이제 CMP 공정 최적화는 단순한 원가 절감의 문제가 아닙니다. 3D 아키텍처 소자와 후면 전력 배선 구조 등 차세대 기술을 구현하기 위한 비즈니스적 생존 전략입니다. 고성능 반도체 수요에 대응하기 위해서는 기술적 진보와 함께 전문 파트너와의 협력을 통해 소재의 신뢰성을 확보하는 것이 가장 빠른 지름길이 될 것입니다.
데이터 보기
| 연도 | 시장 규모 |
|---|---|
| 2026년 | 11.1 억 달러 |
| 2035년 | 22.1 억 달러 |
자주 묻는 질문(FAQ)
Q: 패드 수명을 2배나 늘리면 웨이퍼 표면에 스크래치 같은 부작용이 생기지 않나요? A: 무작정 오래 쓰는 것이 아니라, 실시간 모니터링과 최적의 컨디셔닝 기술이 동반되어야 합니다. 오히려 데이터 기반으로 패드 상태를 관리할 때 불필요한 마찰을 줄여 스크래치와 결함 밀도를 낮출 수 있습니다.
Q: 이 기술을 도입하기 위해 기존 장비를 전부 교체해야 하나요? A: 아니요. 대부분의 경우 기존 CMP 장비에 센서와 모니터링 소프트웨어를 통합하고, 공정 조건(레시피)을 고도화하는 방식으로 적용 가능합니다. 핵심은 장비 교체가 아닌 '운용 전략'의 변화입니다.
Q: HBM 공정처럼 특수한 연마 공정에도 동일하게 적용될 수 있습니까? A: 네, 가능합니다. 최근에는 HBM 전용 CMP 슬러리 개발이 활발하며, 3D 적층 구조로 갈수록 공정 단계가 늘어나기 때문에 패드 수명 연장과 불량 관리는 HBM 제조 원가 경쟁력의 핵심이 됩니다.
Q: AI를 활용한 불량 예측은 실제로 얼마나 정확한가요? A: 미국 첨단 공장의 사례에 따르면 연마 정밀도를 약 27% 향상시켰으며, 웨이퍼 레이어당 결함 밀도를 0.08개 미만으로 관리할 정도로 높은 신뢰도를 보여주고 있습니다.
