HBM이 칩 너머 '반도체 소재'의 지도를 다시 그리는 이유

인공지능(AI)이라는 거대한 파도가 반도체 산업을 덮치면서, 시장의 시선은 엔비디아의 GPU나 SK하이닉스의 HBM(고대역폭 메모리) 칩 자체에만 쏠려 있습니다. 하지만 진정한 변화는 칩 내부, 우리 눈에 보이지 않는 '첨단 소재'의 화학적 결합과 물리적 구조에서 일어나고 있습니다. HBM은 단순한 메모리 칩의 진화가 아니라, TSV(실리콘 관통 전극), 하이브리드 본딩, 열관리 소재 등 반도체 후공정 소재 시장의 수요 지형을 근본적으로 뒤흔드는 트리거입니다.

HBM의 폭발적인 성장은 소재 기업들에게 전례 없는 기회인 동시에 기술적 한계를 시험하는 무대가 되고 있습니다. 단순히 양을 많이 늘리는 것을 넘어, 미세해진 회로와 겹겹이 쌓인 칩 사이에서 열을 다스리고 신호 손실을 줄이는 '초고성능 소재'를 누가 먼저 선점하느냐가 앞으로의 승부처입니다.

3D 적층의 마법, 소재 혁신 없이는 불가능한 이유

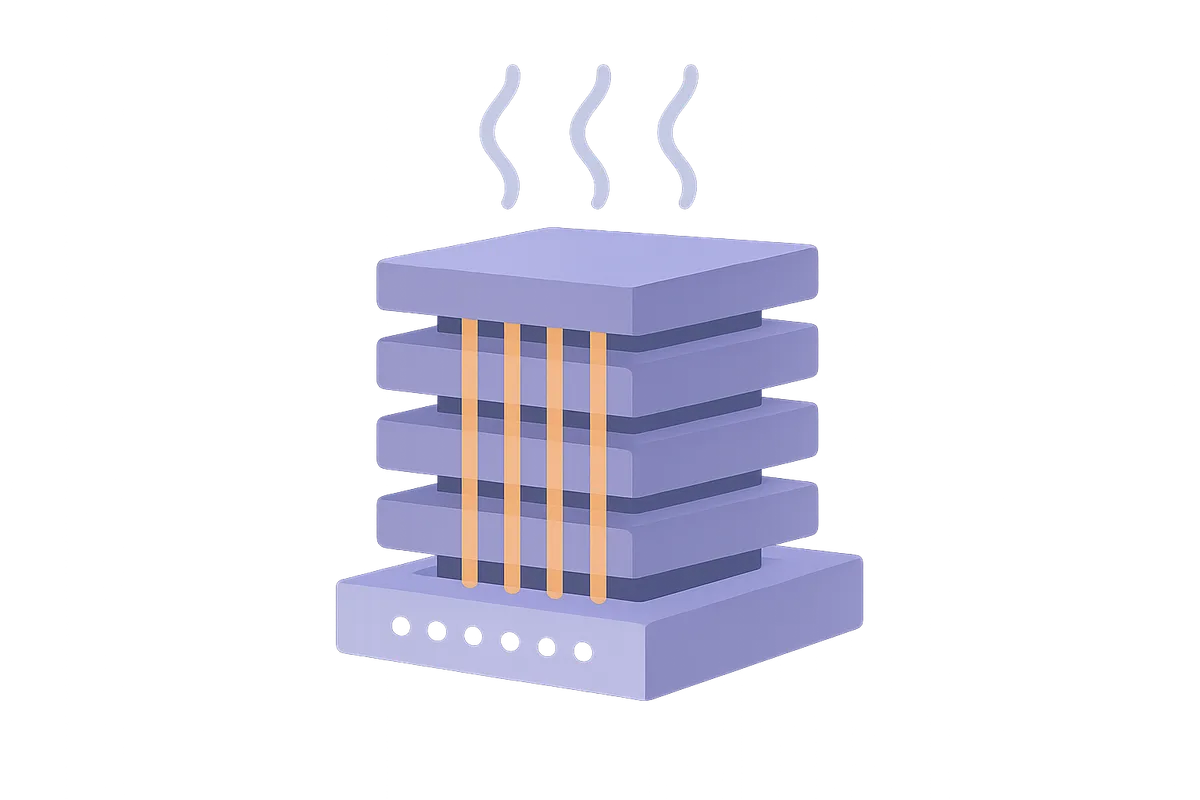

HBM은 여러 개의 DRAM 칩을 수직으로 높게 쌓아 데이터 통로를 획기적으로 넓힌 메모리입니다. 하지만 무작정 쌓는다고 성능이 나오지는 않습니다. 칩을 얇게 깎고, 구멍을 뚫고, 다시 붙이는 과정마다 기존 범용 메모리와는 차원이 다른 소재 기술이 요구됩니다.

가장 대표적인 기술이 TSV(Through Silicon Via, 실리콘 관통 전극)입니다. DRAM 칩에 수천 개의 미세한 구멍을 뚫고 구리로 채워 수직 배선을 만드는데, 칩이 얇아질수록 웨이퍼가 휘는 '와피지(Warpage)' 현상이 발생합니다. 이를 해결하기 위해 구리 층을 정밀하게 제거하는 CMP 슬러리나 특수 세정액의 중요성이 커졌습니다. 실제로 솔브레인은 HBM 공정용 구리 층 제거 특화 슬러리를 세계에서 유일하게 공급하며 소재 국산화의 선봉에 서 있기도 합니다.

열 관리 역시 소재가 해결해야 할 난제입니다. HBM3E 12단의 경우 칩 12개와 베이스 다이를 다 합쳐도 높이가 0.72mm에 불과합니다. 이 좁은 공간에서 발생하는 열을 밖으로 빼내지 못하면 칩은 타버립니다. 이 때문에 칩 사이를 메우는 언더필(Underfill) 소재에 실리카나 알루미나 같은 고방열 필러를 섞거나, SK하이닉스처럼 MR-MUF(Mass Reflow Molded Underfill) 공법을 도입해 방열 특성을 극대화하는 전략이 필수가 되었습니다.

데이터로 보는 HBM 시장의 압도적 팽창

데이터 보기

글로벌 HBM 시장 규모 전망 — 2025-2027년, 연도별

연도	시장 규모
2025	467 억 달러
2026	546 억 달러
2027	800 억 달러

HBM 시장의 성장은 '완만한 곡선'이 아니라 '수직 상승'에 가깝습니다. 이는 단순히 메모리 판매량이 늘어나는 것이 아니라, 전체 반도체 시장 내에서 소재 수요의 질적 변화를 의미합니다.

구분	2025년 전망	2026년 전망	2027년 전망
전체 HBM 시장 규모	약 467억 달러	약 546억 달러	약 800억 달러
DRAM 내 HBM 매출 비중	약 34%	약 15% (Bit 기준 12%)	지속 확대
주력 제품 세대	HBM3 / HBM3E	HBM3E (2/3 비중)	HBM4 본격화

한국투자증권 리서치에 따르면, 2026년 HBM 시장은 전년 대비 58% 증가한 546억 달러 규모로 추산됩니다. 특히 주목할 점은 세대 전환의 속도입니다. 2026년에는 HBM3E가 전체 출하량의 약 2/3를 차지하며 주력으로 자리 잡고, 삼성전자가 2026년 2월 양산을 시작한 HBM4가 점진적으로 비중을 높여갈 전망입니다. 세대가 올라갈수록 적층 수는 많아지고 칩 간격은 좁아지므로, 소재 기업들에게는 더 높은 정밀도의 화학 소재와 공정용 부자재를 공급할 기회가 열리는 셈입니다.

HBM4가 가져올 소재 시장의 '게임 체인저'

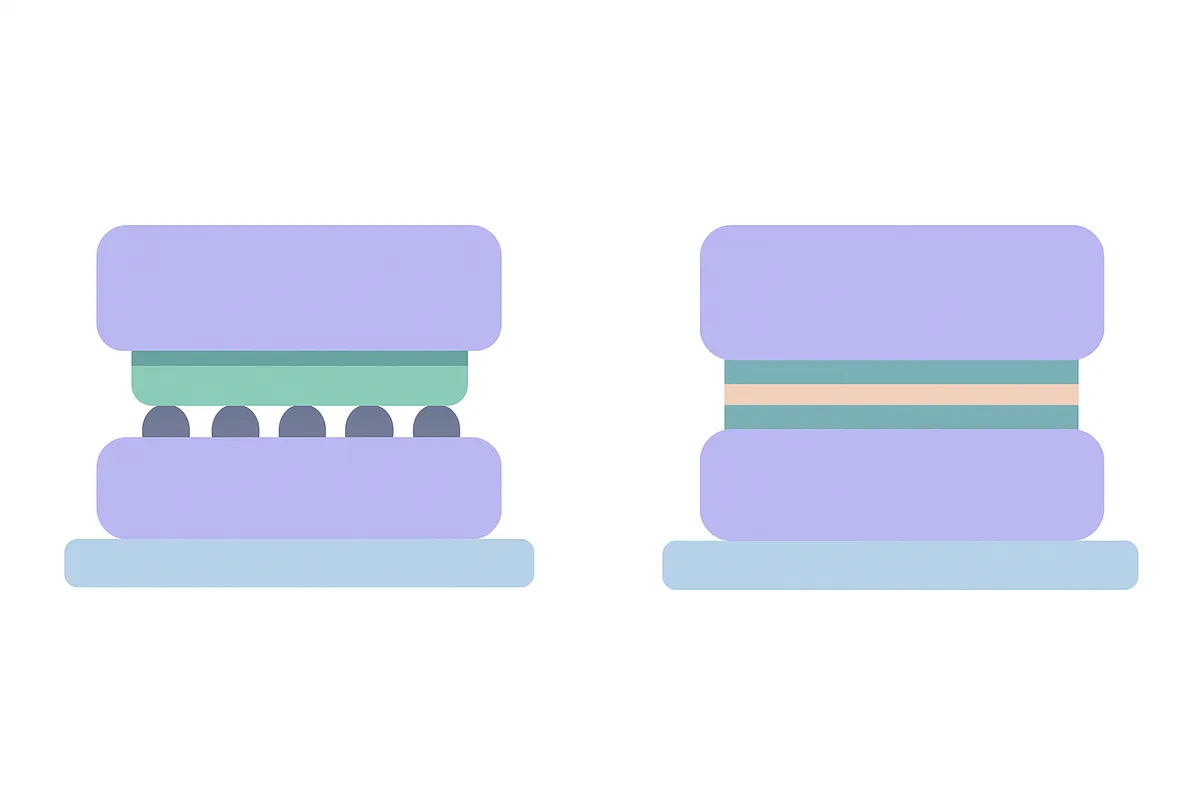

현재 HBM3E까지는 칩 사이에 범프(Bump)라는 작은 돌기를 만들어 연결하고 그 사이를 언더필 소재로 채우는 방식이 주류입니다. 하지만 HBM4 이후부터는 하이브리드 본딩(Hybrid Bonding) 기술이 본격적으로 논의되고 있습니다.

하이브리드 본딩은 구리(Cu)와 산화막(SiO) 패드를 범프 없이 직접 맞대어 접합하는 기술입니다. 칩 간 간격을 사실상 0에 가깝게 줄여 전체 두께를 유지하면서도 더 많은 칩을 쌓을 수 있게 합니다. 소재 측면에서 이 변화는 혁명적입니다.

• 열 저항 47% 감소: 열을 가두던 언더필 층이 사라지고 구리가 직접 연결되어 방열 성능이 비약적으로 향상됩니다.
• 초고순도 환경 요구: 범프가 없으므로 미세한 이물질(파티클) 하나가 치명적인 불량을 만듭니다. 극도로 청정한 공정 환경과 초고순도 세정액 소재가 필수입니다.
• 신규 소재 수요: 구리 도금막의 결정 구조를 제어하는 약품이나 저유전율(Low-k) 소재인 CCL 기판용 소재 수요가 함께 폭증합니다. 국전약품이 2027년 양산을 목표로 저유전 소재 개발에 박차를 가하는 이유도 여기에 있습니다.
